کدام قالب نشانگر کابل نایلونی برای پروژه شما مناسب است؟

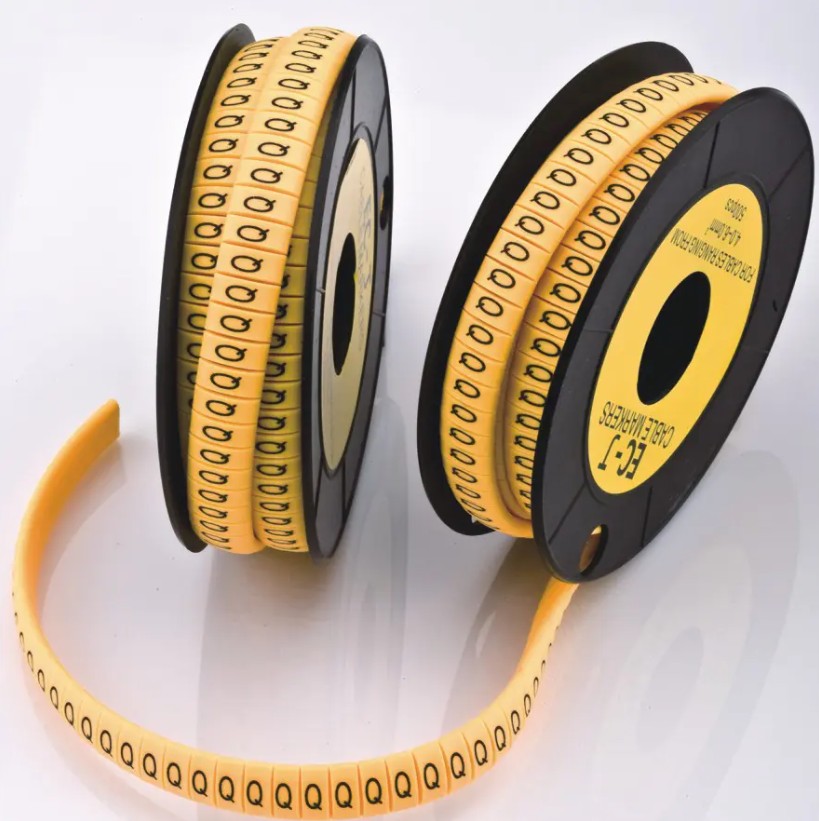

در سناریوهای کابل کشی با تراکم بالا مانند مراکز داده، حمل و نقل ریلی و شبکه های هوشمند، نشانگر کابل نایلونی در رول به سرعت در حال جایگزینی صفحات شناسایی سنتی تک تکه برای تبدیل شدن به پیکربندی استاندارد برای سیستم های مدیریت کابل، با استفاده از مزایای دوگانه فرمت رول پیوسته و مواد نایلونی مقاوم در برابر آب و هوا . مزایای اصلی شامل رسیدن به طول رول است 50 تا 200 متر با قابلیت برش بر اساس تقاضا، بهبود کارایی شناسایی بیش از 40 درصد و مواد نایلون 66 که خواص مکانیکی پایدار و مقاوم در برابر شعله را در محیط هایی از -40 درجه سانتیگراد تا 85 درجه سانتیگراد حفظ می کنند.

از دیدگاه داده های کاربردی، بازار جهانی شناسایی کابل تقریباً رسیده است 2.8 میلیارد دلار در سال 2024، با رشد بخش نشانگر نایلونی با فرمت رول 11.3٪ -به طور قابل توجهی از نرخ رشد متوسط صنعت پیشی گرفته است 6.8٪ . این رشد ساختاری توسط ملاحظات جامع تیم های مهندسی در مورد بهره وری ساخت و ساز، خوانایی بلند مدت و کنترل هزینه کل چرخه عمر هدایت می شود.

چرا فرمت رول از نشانگرهای تک تکه سنتی بهتر عمل می کند؟

نشانگرهای کابل سنتی معمولاً به صورت تکه های از پیش برش خورده با طول های ثابت (مانند 30 میلی متر یا 50 میلی متر)، مناسب برای سناریوهای کابل کشی در مقیاس کوچک یا پراکنده عرضه می شوند. با این حال، در پروژه های مهندسی در مقیاس بزرگ، معایب نشانگرهای تک تکه به طور فزاینده ای آشکار می شوند: مدیریت موجودی پیچیده، ضایعات قابل توجه برش، و راندمان نصب پایین. فرمت رول اساساً به این مسائل می پردازد.

مقایسه کارایی ساخت و ساز کمی

با در نظر گرفتن یک اتاق سرور معمولی مرکز داده به عنوان مثال، یک ردیف کابینت تقریباً نیاز به شناسایی دارد 1200 کابل . با استفاده از نشانگرهای تک تکه، کارگران باید چسب پشتی را جدا کرده و هر قطعه را به طور جداگانه با میانگین حدود 45 ثانیه در هر کابل در مجموع تقریباً 15 ساعت . با نشانگرهای با فرمت رول و ابزارهای برش اختصاصی، کارگران می توانند به طور مداوم تغذیه، علامت گذاری و برش دهند و میانگین زمان را کاهش دهند. 25 ثانیه در هر کابل و total time to approximately 8.3 ساعت - بهبود کارایی 45% . در پروژه هایی که هزینه نیروی کار در آن محاسبه می شود 300 یوان در روز ، این تفاوت به طور مستقیم تقریباً ذخیره می کند 2000 یوان در هزینه های نیروی کار

استفاده از مواد و بهینه سازی موجودی

طول ثابت نشانگرهای تک تکه اغلب نمی تواند کاملاً با قطر کابل واقعی مطابقت داشته باشد، در نتیجه لبه های پیچ خورده یا همپوشانی هایی ایجاد می شود که زیبایی و دوام را به خطر می اندازد. نشانگرهای با فرمت رول به پرسنل ساخت و ساز اجازه می دهد تا دقیقاً به دور واقعی برش دهند و استفاده از مواد را از تقریباً بهبود ببخشند. 75% برای فرم های تک تکه به بیش از 95 درصد . علاوه بر این، فرمت رول به طور چشمگیری مدیریت موجودی را ساده می کند: یک رول می تواند چندین سیم سنج را در طول برش های مختلف ارائه دهد، در حالی که نشانگرهای تک تکه نیاز به انبار جداگانه برای هر گیج دارند و تعداد SKU را کاهش می دهد. 60% تا 70% .

مزایای فنی و مرزهای عملکرد مواد نایلونی

نشانگرهای کابلی با فرمت رول معمولاً از نایلون 66 (PA66) یا نایلون 6 (PA6) به عنوان مواد پایه استفاده می کنند، با تفاوت های قابل توجهی در استحکام مکانیکی، مقاومت در برابر دما و درجه بندی بازدارندگی در شعله. درک صحیح این تفاوت ها پیش نیازی برای اطمینان از قابلیت اطمینان طولانی مدت سیستم های شناسایی است.

ضرورت اصلاح ضد شعله

در سناریوهایی با الزامات سختگیرانه حفاظت در برابر آتش مانند مراکز داده، حمل و نقل ریلی و انرژی هسته ای، مواد نایلونی خالص برای برآورده کردن استانداردهای UL94 V-0 یا IEC 60332-1-2 تلاش می کنند. از طریق اصلاح با بازدارنده های شعله فسفر قرمز یا هیدروکسید منیزیم با افزایش شاخص های اکسیژن می توان درجه شعله نشانگر نایلونی را به V-0 افزایش داد. 24% برای نایلون خالص به بیش از 30 درصد . داده‌های آزمایش میدانی از یک پروژه مترو نشان داد که بسته‌های کابلی با نشانگرهای نایلونی اصلاح‌شده مقاوم در برابر شعله، زمان خود خاموش شدن کمتری را به دست آوردند. 5 ثانیه پس از 30 ثانیه قرار گرفتن در معرض شعله، در مقایسه با بیش از 20 ثانیه برای نشانگرهای نایلونی استاندارد - یک تفاوت قابل توجه.

دوام علامت گذاری: فناوری چاپ و انتخاب جوهر

محتوای علامت گذاری روی نشانگرهای نایلونی با فرمت رول معمولاً از طریق انتقال حرارتی، علامت گذاری لیزری یا چاپ جوهر افشان UV به دست می آید. این فناوری‌ها از نظر دوام، هزینه و اندازه‌های دسته‌ای قابل‌اجرا به‌طور قابل‌توجهی متفاوت هستند، و به متخصصان تدارکات نیاز دارند تا انتخاب را با جدول زمانی پروژه و فرکانس‌های تعمیر و نگهداری مطابقت دهند.

ماتریس عملکرد سه فناوری چاپ

فناوری انتقال حرارتی از روبان برای انتقال جوهر بر روی سطح نایلون استفاده می‌کند که چسبندگی قوی ایجاد می‌کند و روی سطح را حفظ می‌کند. خوانایی 85 درصد بعد از 5 سال قرار گرفتن در معرض اشعه ماوراء بنفش در فضای باز - که آن را به راه حل اصلی در کاربردهای صنعتی تبدیل می کند. علامت گذاری لیزری با تبخیر لایه سطحی نایلون فرورفتگی های دائمی ایجاد می کند و خطرات جدا شدن جوهر را کاملاً از بین می برد، اما نیاز به سرمایه گذاری تجهیزات بالاتری دارد و برای تولید استاندارد در دسته های بزرگ مناسب است. جوهر افشان UV حداکثر انعطاف‌پذیری را ارائه می‌دهد، از چاپ داده‌های متغیر بلادرنگ پشتیبانی می‌کند، اما مقاومت نسبتاً ضعیف‌تری در برابر خراش دارد و آن را برای کاربردهای کوتاه‌مدت داخلی مناسب‌تر می‌کند.

فرمول جوهر به همان اندازه حیاتی است. نوارهای انتقال حرارتی استاندارد نرخ مهاجرت جوهر را کمتر از 5% بعد از 1000 ساعت عملیات مداوم در 80 درجه سانتی گراد ; روبان های پایین تر می توانند به نرخ مهاجرت برسند بیش از 30 درصد تحت شرایط یکسان، باعث تار شدن علامت‌ها یا آلودگی کابل‌های مجاور می‌شود. متخصصان تدارکات باید صریحاً از روبان هایی برای رعایت آنها بخواهند ASTM D3359 استانداردهای تست چسبندگی در قراردادها

سناریوی کاربردی شیرجه عمیق: از مراکز داده تا باد فراساحلی

نشانگرهای کابل نایلونی با فرمت رول در چندین بخش با ارزش بالا نفوذ کرده اند، با سناریوهای مختلف که الزامات متفاوتی را بر عرض نشانگر، ضخامت، درجه شعله و قالب های محتوای چاپ تحمیل می کنند.

مراکز داده: متعادل کردن مدیریت حرارتی و چگالی بالا

مراکز داده مدرن به تراکم توان رسیده اند 15 تا 30 کیلو وات در هر کابینت ، با دمای داخلی کابینت که اغلب بین آنها در نوسان است 35 درجه سانتی گراد و 45 درجه سانتی گراد . نشانگرهای نایلونی در این محیط باید مقاومت طولانی مدت در برابر پیچش لبه و شکنندگی را حفظ کنند. بهترین شیوه‌های صنعت نشان می‌دهد که انتخاب بسترهای PA66 با ضخامت 0.15mm تا 0.20mm همراه با چسب حساس به فشار اکریلیک با دمای بالا، می تواند استحکام لایه برداری را حفظ کند. ≥1.5N/cm در 40 درجه سانتیگراد، نیازهای چرخه حیات شناسایی را برآورده می کند بیش از 10 سال .

با توجه به استانداردهای محتوای علامت گذاری، استاندارد TIA-606 به صراحت نشانگرهای کابل مرکز داده را ملزم می کند که شامل چهار عنصر باشد: شناسه منحصر به فرد، پورت مبدأ، پورت مقصد و وابستگی سیستم . نشانگرهای با فرمت رول از چاپ بر اساس تقاضای این اطلاعات پیچیده پشتیبانی می کنند، در حالی که نشانگرهای تک تکه از پیش چاپ شده سنتی اغلب به دلیل اطلاعات ثابت خود نمی توانند تغییرات دینامیکی را در خود جای دهند.

حمل و نقل ریلی: چالش دوگانه لرزش و حفاظت در برابر آتش

لرزش مداوم در حین کار قطار (فرکانس های 5 هرتز تا 50 هرتز ، شتاب های 0.5 گرم تا 1.0 گرم )چالش های شدیدی را برای چسبندگی نشانگر ایجاد می کند. آزمایش مقایسه ای در پروژه راه آهن پرسرعت نشان داد که نشانگرهای نایلونی با چسب پشتی استاندارد دارای نرخ جدا شدن هستند. 12% بعد از 1 میلیون چرخه های ارتعاش شبیه سازی شده، در حالی که به چسب سیلیکونی اصلاح شده میزان جدا شدن را به زیر کاهش داد 1.5٪ . علاوه بر این، استاندارد EN 45545-2 الزامات سختگیرانه ای را در مورد عملکرد آتش، دود و سمیت برای مواد وسایل نقلیه ریلی تحمیل می کند، که نشانگرهای نایلونی را ملزم به گذراندن تست سطح HL3 با تراکم دود (Ds max) می کند که بیشتر از آن نباشد. 300 و toxicity index (CITG) not exceeding 1.5 .

باد فراساحلی: محیط های شدید اسپری نمک و تابش UV

سیستم های شناسایی کابل پلت فرم باد دریایی با شرایط شدید از جمله غلظت اسپری نمک بیش از 5٪ و UV radiation intensity 1.3 بار محیط های مستقر در زمین. نایلون استاندارد در داخل شروع به پودر شدن و ترک خوردن می کند 2 تا 3 سال در چنین شرایطی دارای نشانگرهای نایلونی اصلاح شده جاذب اشعه ماوراء بنفش UV-326 و تثبیت کننده نور HALS نرخ حفظ استحکام کششی را حفظ کنید بیش از 80% بعد از accelerated aging testing (QUV-B, 3,000 hours), satisfying the عمر طراحی 25 ساله الزامات شناسایی سکوهای فراساحلی

چارچوب تصمیم‌گیری تدارکات: چگونه از دام‌های رایج جلوگیری کنیم

تهیه نشانگرهای کابل نایلونی با فرمت رول ممکن است ساده به نظر برسد، اما در واقع شامل تطبیق چند بعدی در علم مواد، فرآیندهای چاپ و سناریوهای کاربردی است. مشکلات زیر اغلب در عمل مهندسی تکرار می شوند و متخصصان تدارکات باید مکانیسم های پیشگیری سیستماتیک را ایجاد کنند.

1. مواد غیر استاندارد: برخی از تامین کنندگان نایلون بازیافتی یا PA6 را جایگزین PA66 می کنند که منجر به کاهش مقاومت در برابر دما می شود. 15 تا 20 درجه سانتی گراد . متخصصان تدارکات باید گزارش‌های شاخص جریان مذاب (MFI) را برای مواد خام درخواست کنند، با PA66 MFI معمولاً در 20 تا 35 گرم در 10 دقیقه محدوده (275 درجه سانتیگراد / 0.325 کیلوگرم).
2. رتبه بندی دمای چسب نادرست: چسب های حساس به فشار درجه بندی شده برای 85 درجه سانتیگراد ممکن است خونریزی یا کاهش چسبندگی را در 70 درجه سانتیگراد نشان دهند. پیشنهاد می شود درخواست کنید تست قدرت نگهداری 72 ساعته داده‌های تامین‌کنندگان، با چسب‌های اکریلیک باکیفیت که قدرت نگه‌داری را بیشتر از 24 ساعت در 80 درجه سانتی گراد
3. سردرگمی رتبه شعله: بازاریابی محصولات دارای رتبه HB UL94 به عنوان درجه V-2. متخصصان تدارکات باید گزارش‌های آزمایشی کامل صادر شده توسط آژانس‌های تست شخص ثالث (مانند SGS، UL) را به جای تکیه بر داده‌های تست داخلی تامین‌کننده تأیید کنند.
4. کمبود طول رول: محصولاتی که به عنوان رول های 100 متری برچسب گذاری شده اند ممکن است در واقع فقط اندازه گیری کنند 95 متر ، ایجاد هزینه های پنهان هنگام قیمت گذاری در هر رول افزایش می یابد. قراردادها باید طول تحمل را مشخص کنند که بیشتر از آن نباشد ± 1% ، با حقوق بازرسی تصادفی محفوظ است.
5. شکاف های سازگاری با محیط زیست: دستورالعمل RoHS اتحادیه اروپا و مقررات REACH محدودیت های سختی را برای فتالات ها، بی فنیل های پلی برومینه و سایر مواد خطرناک اعمال می کند. پروژه های صادراتی باید تامین کنندگان را ملزم کنند گزارش های تست 10 موردی RoHS و اعلامیه های REACH SVHC .

چک لیست تایید صلاحیت تامین کننده

در طول مرحله غربالگری تامین کننده، توصیه می شود یک کارت امتیازی شامل ابعاد زیر ایجاد شود: قابلیت ردیابی مواد خام (وزن) 20% ) کامل بودن گزارش های تست شخص ثالث (وزن 25% )، سرعت پاسخگویی سفارشی (وزن 15% ، ثبات ظرفیت تولید (وزن 20% ، موارد پروژه تاریخی (وزن 10% ، و سیستم خدمات پس از فروش (وزن 10% ). تامین کنندگان در زیر امتیاز می گیرند 75 امتیاز باید به طور مستقیم حذف شود تا خطرات زنجیره تامین کاهش یابد.

بهینه سازی فرآیند نصب: از دستی تا نیمه خودکار

کارایی نصب نشانگرهای رول فرمت نه تنها به خود محصول بلکه به طور قابل توجهی به ابزارهای ساخت و ساز و گردش کار بستگی دارد. در پروژه های بسیار بزرگ، معرفی تجهیزات نصب نیمه اتوماتیک می تواند تولید سرانه روزانه را از 300 کابل به بیش از 800 کابل .

توصیه های پیکربندی ابزار اختصاصی

برای پروژه های معمولی، برش های دستی جفت شده با چاپگرهای انتقال حرارتی قابل حمل کافی است. کاترها باید از تنظیم عرض پشتیبانی کنند 10 تا 50 میلی متر ، با انحراف صافی برش بیش از حد نباشد ± 0.5 میلی متر به prevent marker edge burrs from affecting adhesion. Thermal transfer printers should have resolution no lower than 300dpi به ensure small fonts (such as 6 امتیاز ) به وضوح خوانا باقی بماند.

برای پروژه های مرکز داده یا مترو در مقیاس بزرگ، دستگاه های برش و چاپ خودکار رومیزی یکپارچه توصیه می شود. این دستگاه ها پشتیبانی می کنند تغذیه مداوم، برش خودکار و چاپ دسته ای ، با ظرفیت روزانه تک واحدی 3000 تا 5000 قطعه و print position accuracy controlled within ± 0.3 میلی متر . در یک 50000 متر مربع پروژه مرکز داده، اتخاذ تجهیزات نیمه خودکار، دوره ساخت علامت گذاری را کاهش داد 45 روز به 18 روز ، با کاهش نرخ خطای انسانی 3% به below 0.5٪ .

روندهای آینده: هوشمندی و مواد پایدار

صنعت علامت گذاری کابل در حال تغییر پارادایم از شناسایی غیرفعال به مدیریت فعال است. ادغام نشانگرهای هوشمند تراشه های RFID یا کدهای QR وارد فاز آزمایشی شده اند و از طریق اسکن ترمینال دستی، امکان خواندن کامل داده های چرخه عمر - از جمله تاریخ نصب، سوابق تعمیر و نگهداری و وضعیت بار را فراهم می کنند. در پروژه شبکه هوشمند، کارایی بازرسی کابل بهبود یافته است 70% با نشانگرهای RFID، به طور کامل خطاهای رونویسی دستی را حذف می کند.

با توجه به پایداری مواد، پیشرفت‌هایی در نایلون مبتنی بر زیستی (مانند PA56، مشتق شده از پنتا متیلن دی‌آمین مبتنی بر زیست)، با کاهش ردپای کربن به دست آمده است. بیش از 40 درصد در مقایسه با PA66 مبتنی بر نفت، در حالی که عملکرد مکانیکی به سطوح PA66 نزدیک می شود. پیش بینی می شود تا سال 2028، نفوذ مواد زیستی در بخش نشانگر کابل نسبت به فعلی افزایش یابد. کمتر از 3 درصد به 15% ، تبدیل شدن به منبع رقابت متمایز برای صادرات به بازار اتحادیه اروپا. به‌علاوه، روند جوهرهای UV مبتنی بر آب که جایگزین جوهرهای مبتنی بر حلال می‌شوند، در حال تسریع است و انتشار VOC قابل کاهش است. بیش از 90 درصد ، مطابق با مقررات زیست محیطی سختگیرانه فزاینده.
