چرا گیره های کابل، دفاع حیاتی مورد نیاز سیستم الکتریکی شما هستند؟

گیره های کابل لوازم جانبی اختیاری نیستند - آنها وسایل ایمنی حیاتی هستند که برای ایمن سازی کابل های الکتریکی و جلوگیری از آسیب های فاجعه بار در طول حوادث اتصال کوتاه طراحی شده اند. یک خطای اتصال کوتاه نیروهای الکترومغناطیسی متناسب با مجذور جریان پیک تولید می‌کند که می‌تواند کابل‌های برق‌دار را از طریق قفسه‌های تجهیزات عبور دهد و پرسنل را در چند میلی ثانیه به خطر بیندازد. کلیدهای مدار معمولاً نیاز دارند 0.06 تا 0.1 ثانیه حرکت کند، اما اوج نیروی مخرب در همان لحظه رخ می دهد 0.005 ثانیه روی سیستم 50 هرتز گیره های کابل، قبل از اینکه دستگاه های حفاظتی بتوانند واکنش نشان دهند، فوراً عملکرد مهار خود را انجام می دهند و آنها را به خط اصلی دفاع در برابر نیروهای الکترومکانیکی تبدیل می کند.

طبق استاندارد IEC 61914، گیره های کابل به عنوان "دستگاه هایی طراحی شده اند که هنگام نصب در فواصل زمانی در طول کابل ها، کابل ها را محکم کنند." بر خلاف بند کابل‌ها یا گیره‌های استاندارد، گیره‌ها به‌طور خاص برای مقاومت در برابر نیروهای اتصال کوتاه طراحی و آزمایش می‌شوند، با رتبه‌بندی‌ها بر اساس حداکثر جریان اتصال کوتاه آینده نگر (kA) و فاصله نصب.

چگونه نیروهای اتصال کوتاه سیستم های کابلی را تهدید می کنند

در طول یک اتصال کوتاه سه فاز، هادی های مجاور میدان های الکترومغناطیسی شدید تولید می کنند. نیروی دافعه بین هادی ها متناسب با مجذور اوج جریان اتصال کوتاه است و استرس آنی ایجاد می کند که محصولات مدیریت کابل استاندارد نمی توانند آن را مهار کنند. در یک مرکز داده، کابل‌های ناامن می‌توانند رک‌های سرور را به ارزش ماه‌ها زمان تعویض از بین ببرند. در محیط‌های صنعتی، همین سناریو خطر آتش‌سوزی، آسیب و توقف طولانی‌مدت را به همراه دارد.

شکاف زمانی بحرانی

درک جدول زمانی یک رویداد خطا نشان می دهد که چرا مهار غیرفعال غیرقابل جایگزین است:

• 0.005 ثانیه: اوج نیروی الکترومغناطیسی در سیستم های 50 هرتز رخ می دهد
• 0.06-0.1 ثانیه: کلیدهای مدار قطع می شوند و عیب را برطرف می کنند
• نتیجه: بدون گیره کابل، کابل ها در طول کل مدت خطا حرکت بی بند و باری را تجربه می کنند

این فاصله زمانی به این معنی است که هیچ وسیله حفاظت فعالی نمی تواند از تخریب مکانیکی اولیه جلوگیری کند - فقط گیره های کابل که به درستی مشخص شده اند می توانند.

کدام نوع گیره کابل برای کاربردهای مختلف مناسب است

انتخاب نوع گیره مناسب به پیکربندی کابل، کلاس ولتاژ و شرایط محیطی بستگی دارد. استفاده از یک نوع گیره ناسازگار می تواند منجر به مهار ناکافی در شرایط خطا شود.

دستورالعمل انتخاب مواد

انتخاب مواد به طور مستقیم بر طول عمر عملکرد و حاشیه های ایمنی تأثیر می گذارد:

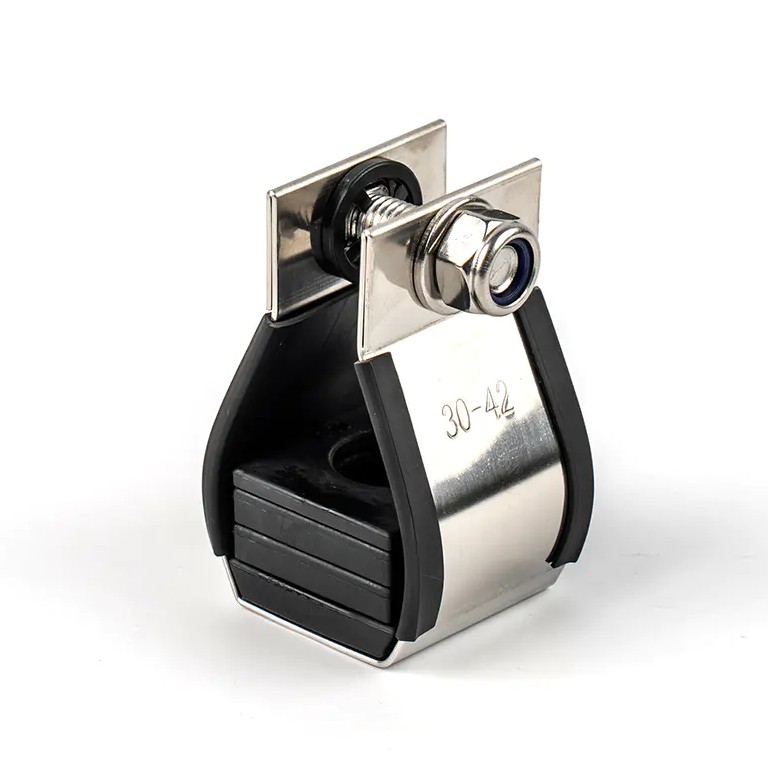

• فولاد ضد زنگ 316: مقاومت در برابر خوردگی استثنایی برای محیط های دریایی، فراساحلی و شیمیایی؛ در برابر نیروهای شدید الکترومکانیکی مقاومت می کند
• آلومینیوم: سبک وزن با خواص مکانیکی قوی؛ مناسب برای کاربردهای داخلی و خارجی از LV تا HV
• پلیمر / نایلون: مقرون به صرفه برای استفاده داخلی با ولتاژ پایین؛ گزینه های ضد حریق و UV برای محیط های خاص موجود است

چگونه IEC 61914 حفاظت قابل اعتماد را تضمین می کند

IEC 61914:2021 استاندارد جهانی پذیرفته شده برای گیره کابل طراحی و آزمایش، جایگزین ابهام موجود در کدهای الکتریکی منطقه ای. در حالی که ماده 392.20 (C) NEC و ماده 12-2202 CSA مستلزم ایمن شدن کابل ها در برابر نیروهای مغناطیسی جریان خطا هستند، هیچ کدام نحوه آزمایش یا تأیید اینکه دستگاه های مهارکننده در یک رویداد اتصال کوتاه زنده می مانند، مشخص نمی کند. IEC 61914 این شکاف مهم را پر می کند.

دسته های آزمون اجباری تحت IEC 61914

این استاندارد نیاز به آزمایش جامع در ابعاد مختلف عملکرد دارد:

1. درجه بندی دما: عملیات تایید شده از -60 تا 120 درجه سانتی گراد (یا محدوده اعلام شده)
2. تست بار جانبی: بار پایدار به مدت 60 دقیقه در حداکثر دمای اعلام شده نگه داشته شد
3. تست بار محوری: مقاومت در برابر لغزش کابل در طول مسیر
4. مقاومت در برابر ضربه: در کمترین دمای کاری اعلام شده تست شده است
5. مقاومت در برابر خوردگی و UV: اسپری نمک و تسریع اعتبار سنی
6. مقاومت در برابر نیروهای الکترومکانیکی: تست مقاومت در برابر اتصال کوتاه در درجه بندی های kA اعلام شده
7. انتشار شعله: مقاومت در برابر گسترش شعله در شرایط گسل

یک تمایز مهم: IEC 61914 به مدت زمان آزمایش اتصال کوتاه فقط نیاز دارد 0.1 ثانیه (پنج چرخه کامل)، که برای آشکار کردن ضعف شکاف کافی است زیرا اوج نیروی تخریبی در چند میلی ثانیه اول رخ می دهد. این با تست‌های مقاومت حرارتی کابل متفاوت است، که ممکن است 63 کیلو آمپر را برای 1 ثانیه یا 40 کیلو آمپر را برای 3 ثانیه مشخص کند - این درجه‌بندی‌ها به گرمایش رسانا می‌پردازند، نه محدودیت مکانیکی.

کدام عوامل تعیین کننده مشخصات صحیح کلت هستند

مشخصات مناسب مستلزم تطبیق عملکرد اعلام شده گیره با شرایط خطای واقعی نصب است. زیر مشخصات خطرات ایمنی فاجعه بار ایجاد می کند، در حالی که مشخصات بیش از حد بودجه را بدون مزیت اضافی هدر می دهد.

پارامترهای مشخصات کلیدی

مهندسان باید موارد زیر را محاسبه و تأیید کنند:

• قطر خارجی کابل (OD): گیره ها باید متناسب با قطر واقعی غلاف باشند، نه فقط اندازه هادی. تناسب نادرست اثربخشی مهار را در هنگام خطا کاهش می دهد.
• حداکثر جریان اتصال کوتاه احتمالی: درجه بندی kA گیره باید از سطح خطای محاسبه شده سیستم بیشتر باشد. توجه داشته باشید که بالاترین سطح خطا اغلب در تاسیسات ولتاژ پایین رخ می دهد، نه فقط در سیستم های ولتاژ بالا.
• فاصله شکاف: رتبه بندی سازنده در فواصل زمانی مشخص (معمولاً 600 میلی متر) اعلام می شود. فاصله وسیع تر، نیرو را در هر گیره به طور تصاعدی افزایش می دهد. نیروی بین هادی ها با استفاده از فرمول IEC 61914 محاسبه می شود که حداکثر جریان و قطر کابل را در نظر می گیرد.
• کلاس ولتاژ و پیکربندی: سیستم های LV، MV، و HV پروفایل های نیروی متفاوتی را ارائه می دهند. ساختارهای تک هسته ای، سه فویلی و چهارتایی هر کدام نیاز به گیره های طراحی شده دارند.
• مواجهه با محیط زیست: وجود مواد شیمیایی، درجه حرارت شدید، قرار گرفتن در معرض اشعه ماوراء بنفش و خطر آتش سوزی انتخاب مواد و کلاس مقاومت در برابر خوردگی را دیکته می کند.

یک مثال هشدار دهنده

دو تولید کننده را در نظر بگیرید که ادعا می کنند حداکثر 140 کیلو آمپر را تحمل می کنند:

• سازنده A با کابل 35 میلی متری تست شده است فاصله 600 میلی متر
• سازنده B با کابل 45 میلی متری تست شده است فاصله 300 میلی متر

برای سیستمی با سطح خطای 60 کیلو آمپری که از کابل 30 میلی‌متری در فاصله 1200 میلی‌متری استفاده می‌کند، محصول سازنده B علی‌رغم رتبه‌بندی یکسان، از کار می‌افتد. این نشان می‌دهد که چرا تیم‌های تدارکات باید گزارش‌های آزمایشی کامل را بررسی کنند - نه فقط سرفصل‌ها - و چرا مهندسان باید از مشخصات در طول چرخه عمر پروژه محافظت کنند.

چگونه نصب صحیح حاشیه های ایمنی را به حداکثر می رساند

حتی گیره هایی که به درستی مشخص شده اند نیز در صورت نصب نادرست می توانند از کار بیفتند. کیفیت نصب به طور مستقیم تعیین می کند که آیا سیستم مطابق آزمایش عمل می کند یا خیر.

بهترین روش های نصب

1. فاصله سازنده را دنبال کنید: در فواصل زمانی مشخص شده برای جریان خطا اعلام شده نصب کنید. برای سناریوهای اتصال کوتاه زیاد فاصله کمتری لازم است.
2. تراز کردن بر اساس قطر کابل: اطمینان حاصل کنید که اندازه گیره با OD واقعی کابل مطابقت دارد و هر گونه تحمل عایق یا ژاکت را در نظر می گیرد.
3. از اصلاحات صحیح استفاده کنید: نصب با سخت افزار مورد تایید برای نوع محفظه (نردبان، سینی، پایه، یا تیر).
4. اعمال گشتاور مناسب: سفت شدن بیش از حد کت کابل را منحرف می کند. کم سفت شدن باعث لغزش می شود. از آچار گشتاور برای دستیابی به گشتاور نگهدارنده مشخص شده توسط سازنده استفاده کنید.
5. حساب انبساط حرارتی: در سیستم‌های انعطاف‌پذیر که کابل‌ها «ماری» هستند، اجازه حرکت انبساط بین نقاط ثابت را می‌دهند. در سیستم های صلب، اطمینان حاصل کنید که گیره و سازه در برابر نیروهای حرارتی-مکانیکی طولی مقاومت می کنند.

ملاحظات طراحی سیستم

سیستم‌های کابلی به دو دسته تقسیم می‌شوند که هر کدام دارای الزامات گیره‌ای متمایز هستند:

• سیستم های انعطاف پذیر: کابل ها به صورت عمودی یا افقی قرار می گیرند و اجازه انبساط حرارتی و انقباض آزاد بین نقاط ثابت را می دهند. گیره ها باید حرکت را در خود جای دهند و در حین خطاها مهار شوند.
• سیستم های صلب: کابل‌ها به صورت طولی ثابت می‌شوند، و به گیره، ساختار پشتیبانی و سفتی کابل نیاز دارند تا در مجموع در برابر نیروهای حرارتی-مکانیکی بدون آسیب مقاومت کنند.

جایی که گیره های کابل محافظت حیاتی را ارائه می دهند

گیره های کابل در هر جایی که کابل های پرقدرت در نزدیکی پرسنل یا تجهیزات حیاتی قرار دارند ضروری هستند. سطح ولتاژ بی ربط است - برخی از بالاترین سطوح خطا در تاسیسات ولتاژ پایین به دلیل امپدانس پایین سیستم رخ می دهد.

علاوه بر انطباق ایمنی با NEC 392.20(C) و IEC 61914، نصب مناسب گیره به برآورده شدن الزامات لرزه ای و شرایط بیمه نامه کمک می کند، مسئولیت را کاهش می دهد و از دوباره کاری پرهزینه جلوگیری می کند.

نتیجه گیری: یک رویکرد پیشگیرانه برای ایمنی سیستم کابل

گیره های کابل بخش کوچکی از هزینه کل پروژه را نشان می دهد، اما محافظت غیرقابل جایگزینی را در برابر نیروهای الکترومکانیکی اتصال کوتاه ارائه می دهد. فرآیند انتخاب باید قطر کابل، محاسبات جریان خطا، الزامات فاصله، سازگاری مواد و قرار گرفتن در معرض محیط را در یک مشخصات منسجم ادغام کند. تیم‌های تدارکات باید گیره‌ها را به‌عنوان اجزای ایمنی مهندسی شده – نه کالایی – بررسی کنند و تأیید کنند که محصولات دارای گزارش‌های آزمایش مستقل به IEC 61914:2021، از جمله مستندات آزمایش اتصال کوتاه قبل و بعد از آن هستند. با مشخص کردن و نصب صحیح گیره های کابل از روز اول، پیمانکاران برق و صاحبان تاسیسات از رعایت مقررات، محافظت از زیرساخت های حیاتی و ایجاد محیط های کاری ایمن برای پرسنل اطمینان حاصل می کنند.
